План Бобруйской крепости 1818 г.
Прошлые времена.
Оставим в стороне исторические подробности возникновения и строительства крепости. Те, кому это интересно, без труда смогут найти эту информацию как на сайте так и на других интернет - ресурсах. Отметим лишь, что строительство было начато в 1810 году по проекту К.И. Оппермана, затем в период 1816-1825 годов была произведена масштабная модернизация крепости (также по проекту Оппермана) после чего крепость постепенно утратила свое значение и развитие ее было завершено.
В книге В. Яковлева ´Эволюция долговременной фортификации´ описанию Бобруйской крепости уделяет лишь несколько абзацев и приводит план крепости по состоянию на 1818г.
Ниже приведена эта информация.
В 1818 г. инженером Опперманом был составлен новый проект перестройки Бобруйска. По этому проекту крепость и возводилась вплоть до 1825 г., представляя собой следующее:
- главный вал крепости бастионного начертания с шестью бастионами и двумя полубастионами;
- горжевой вал - полигонального начертания с двумя малыми пониженными бастионами у его части;
- фронты главного вала усилены равелинами Р;
- в горжах равелинов двухэтажные каменные редюиты с пристроенными к ним капонирами;
- во входящих плацдармах - отдельные редюиты а, в исходящих плацдармах напольных фронтов двухэтажные редюиты-батареи б, служащие одновремен но базами для контрминной системы;
- подступы к горжевому валу обстреливаются фланговым огнем из двух капониров, с фланков двух малых бастионов и с двух отдельных люнетов л: одного - у правого фланга, другого - на острове заливчика р. Березины.
Кроме этого к стороне Минского форштата были построены два отдельных передовых люнета А и Б с круглыми капонирами-башнями в горже и с обороной рвов напольных и боковых фасов также из капониров. На левом берегу Березины был построен долговременный люнет с водяным рвом, являвшийся зачатком будущего тет-де-пона. За речкой Бобруйкой было построено нагорное укрепление, названное именем прусского короля ´Фридрих-Вильгельм´.
Оно состояло:
- из долговременного, с казематированной обороной рвов люнета л, горжа которого была сомкнута оборонительной стенкой;
- из двух бастионов в с каменными башнями в горжах и с двухэтажным капониром перед теналью;
- из вынесенного за гласис равелина Р с казематированными фланками и с земляным редюитом в горже;
- из двух казематированных люнетов, дающих фланковую оборону прилегающим рвам.
Все перечисленные верки укрепления ´Фридрих-Вильгельм´ обнесены общим гласисом с прикрытым путем;
у подошвы левой части гласиса расположен капонир к, в исходящих плацдармах находятся двухэтажные редюиты, служащие вместе с тем батареями и исходными пунктами контрминной системы;
в промежутках между этими редюитами расположены казематированные траверсы;
на правом фланге гласиса имеется люнет, сообщающийся каменной галереей (называвшейся ´кофром´, что не следует смешивать с тем же термином, установившимся в 80-х годах XIX столетия для фланкирующих построек, располагаемых за контрэскарпом) с каменной же трехэтажной ´башней Оппермана´. На р. Бобруйке была устроена запруда со шлюзами, что давало возможность наводнять пространство между главной крепостью и укреплением ´Фридрих-Вильгельм´.
Прочитав это описание и просмотрев схему все таки трудно полностью понять и разобраться в устройстве крепости. На самом деле в этом небольшом отрывке текста заключен довольно большой объем информации. Чтобы разобраться, что же реально стоит за этим описанием пришлось потратить некоторое время.
Результатом этой работы стал план крепости на котором указаны и подписаны все основные крепостные элементы.
Планы Бобруйской крепости 1818 г, из книги В. Яковлева ´Эволюция долговременной фортифиуации´.
- Главная крепость.
- Передовые люнеты с круглыми капонирами-башнями в горже.
- Укрепление Фридрих Вильгельм.
- Трехэтажная Башня Оппермана.
- Долговременный люнет с казематированной обороной рвов.
- Равелин с казематированными фланками.
- Капонир у подошвы левой части гласиса.
- Двухэтажный капонир перед теналью.
- Казематированные люнеты для фланкирования прилегающих рвов.
- Каменные башни в горжах бастионов.
- Двухэтажные редюиты в исходящих плацдармах. Служили как батареи, исходные пункты контрминной системы.
- Бастион.
- Полубастион.
- Двухэтажные редюиты батареии в исходящих плацдармах напольных.
- Редюиты во входящих плацдармах.
- Равелины с казематированными фланками.
- Двухэтажные каменные редюиты с пристроенными капонирами.
- Башни-капониры в горже передовых люнетов.
- Отдельный люнет без рва.
- Капониры для защиты горжевого вала (Отсутствуют на других планах крепости!).
- Отдельный люнет на острове заливчика реки Березены (Отсутствуют на других планах крепости!).
- Малый пониженный бастион (южный) для защиты горжжевого вала (Отсутствуют на других планах крепости!).
- Долговременный люнет с водяным рвом - зачаток будущего тет-де-пона.
- Каонир обороны горжевого вала (Отсутствуют на схеме Яковлева, но указан на всех более поздних планах крепости. Сохранился до настоящего времени.).
- Каменная галерея, соединяющая башню Оппермана и долговременноый люнет.
- Малый пониженный бастион (северный) для защиты горжжевого вала.
Для более естественного восприятия пришлось переориентировать план в ´нормальное´ (Ю-С снизу вверх) положение. Многократно и внимательно перечитывая описание Яковлева, были найдены и пронумерованы все (по крайней мере большинство из них) указанные в описании крепостные элементы. После этого, крепость предстает в совершенно другом образе: становится понятно, насколько сложным ´организмом´ является крепость по своему устройству и что каждый элемент крепости имеет определенное назначение и свою задачу.
Все шесть бастионов крепости для удобства пронумеруем римскими цифрами от I до VI, против часовой стрелки в направлении с Севера на Юг. Два полубастиона соответственно назовем ´северный´ и ´южный´. Принятие этой нумерации дает удобный способ идентификации остальных объектов крепости. Например описание ´редюит правого входящего плацдарма равелина между вторым и третьим бастионом´ дает однозначное указание на конкретный объект.
В процессе сопоставления описания и плана из книги Яковлева возникли некоторые неясности в описании горжевого вала и его обороны. Описание устройства и обороны горжевого (тылового) вала крепости выглядит так: ´ горжевой вал - полигонального начертания с двумя малыми пониженными бастионами у его <южной?>
части;
подступы к горжевому валу обстреливаются фланговым огнем из двух капониров, с фланков двух малых бастионов и с двух отдельных люнетов : одного - у правого фланга, другого - на острове заливчика р. Березины´
Анализ других, более поздних по времени схем, показало расхождение с описанием приведенным выше. На всех известных, более поздних схемах, в наличии есть только один капонир (который реально расположен между двумя капонирами указанных на схеме Яковлева) и один малый пониженный бастион (северный). Эти два сооружения (капонир и малый бастион) и сегодня находятся на своих местах. Также на более поздних планах крепости отсутствуют некоторые другие элементы: отдельный люнет на острове заливчика р. Березина (21), долговременный люнет (23), передовые люнеты (2) Получается, что в описании Яковлева есть неточность. Это могло быть вызвано одной из следующих причин:
- В. Яковлев составлял свой план на основе плана крепости, который не был реализован (или был реализован с изменениями).
- После 1818 г. была сделана перестройка, крепости результаты которой и отображены на более поздних планах.
Однако масштабы предполагаемых переделок в крепости заставляют усомниться в том, что такие значительные переделки были реализованы (в данном случае имеется ввиду сооружения для обороны горжевого вала: когда вместо двух капониров появился один посередине). Возможно, что просто отсутствующие на более поздних планах элементы (2, 21,22, 23) могли быть утрачены в более позднее время как потерявшие свою значимость. Для того чтобы установить ясность в этом вопросе, необходимо проведение более серьезных исследований.
План крепости по состоянию на 1872г.
Попробуем разобраться в устройстве некоторых элементов крепости более подробно. Для этого были составлены схемы обороны отдельных участков крепости. Приведенные ниже схемы носят общий характер. Нужно также учитывать, что они были составлены лишь на основе предположений и не имеют под собой никакой документальной основы. Красным цветом условно показаны контрминные галереи.
Планы Бобруйской крепости 1818 г из книги В. Яковлева Общая схема обороны укрепления Фридрих Вильгельм.
Общая схема обороны бастионного фронта Бобруйской крепости.
Общая схема обороны Бобруйской крепости со стороны горжевого вала.
Общая схема обороны Бобруйской крепости со стороны передовых люнетов.
Сегодняшние дни.
Следующей задачей будет попытка анализа и оценки современного состояния Бобруйской крепости. Тот факт, что в крепости побывать пока не удалось, значительно усложняет решение поставленной проблемы.
Исходные данные: старые планы крепости, современные фотографии сооружений, спутниковые снимки Google.
Путем некоторых манипуляций по наложению и подгонке плана крепости на спутниковую карту Google, можно локализовать примерное расположение объектов крепости на местности. Анализ космоснимков Google позволяет выявить многие из сохранившихся сооружений Бобруйской крепости.
Все обнаруженные сооружения показаны на космоснимках Google ниже. Красным цветом отмечены сооружения которые были отмечены как возможные сооружения крепости, зеленым - реальные крепостные сооружения. Наибольшую проблему представляет идентификация крепостных сооружений построенных внутри крепости и не обозначенных на планах, таких как, пороховые погреба и казармы. Для точного определения принадлежности этих сооружений к крепости необходим выезд на место с целью их поиска и осмотра.
Сохранившиеся сооружения Бобруйской крепости.
- Малый пониженный бастион для защиты горжжевого вала.
- Капонир обороны горжевого вала(?) (Отсутствует на схеме Яковлева).
- Редюит правого входящего плацдарма равелина между северным полубастионом и бастионом I.
- Двухэтажный редюит с пристроенным капониром в горже равелина между северным полубастионом и бастионом I.
- Двухэтажный редюит-батарея в исходящем плацдарме напольного фронта равелина между северным полубастионом и бастионом I.
- Редюит правого входящего плацдарма равелина между бастионами I и II.
- Редюит правого входящего плацдарма равелина между бастионами II и III.
- Двухэтажный редюит с пристроенным капониром в горже равелина между бастионами II и III.
- Редюит левого входящего плацдарма равелина между бастионами II и III.
- Предположительно крепостное сооружение, возможно пороховой погреб.
- Двухэтажный редюит с пристроенным капониром в горже равелина между бастионами III и IV.
- Крепостное сооружение, возможно пороховой погреб.
- Редюит правого входящего плацдарма равелина между бастионами IV и V.
- Двухэтажный редюит с пристроенным капониром в горже равелина между бастионами IV и V.
- Отдельный казематированный люнет.
- Горжевая оборонительная стенка (вал?) долговременного люнета укрепления ´Фридрих-Вильгельм´.
- Главный вал долговременного люнета укрепления ´Фридрих-Вильгельм´.
- Казематированный люнет для фланкирования рва правого фаса укрепления ´Фридрих-Вильгельм´.
- Предоположительно может располагаться редюит исходящего плацдарма правого бастиона укрепления ´Фридрих-Вильгельм´.
- Трехэтажная Башня Оппермана.
- Рогачевские Восточные крепостные ворота.
- Крепостные сооружения (склады или пороховые погреба).
- Крепостные сооружения (склады или пороховые погреба).
- Крепостные сооружения (склады или пороховые погреба).
- Минские крепостные ворота.

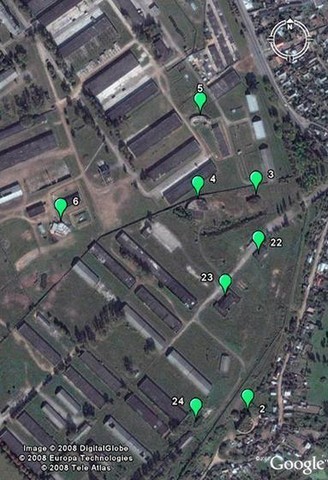

Сохранившиеся сооружения Бобруйской крепости - северный отдел.
2. Капонир обороны горжевого вала(?) (Отсутствует на схеме Яковлева).
3. Редюит правого входящего плацдарма равелина между северным полубастионом и бастионом I.
4. Двухэтажный редюит с пристроенным капониром в горже равелина между северным полубастионом и бастионом I.
5. Двухэтажный редюит-батарея в исходящем плацдарме напольного фронта равелина между северным полубастионом и бастионом I.
6. Редюит правого входящего плацдарма равелина между бастионами I и II.
22-24. Крепостные сооружения (склады или пороховые погреба).
Сохранившиеся сооружения Бобруйской крепости - центральная часть.
1. Малый пониженный бастион для защиты горжжевого вала.
2. Капонир обороны горжевого вала(?) (Отсутствует на схеме Яковлева).
7. Редюит правого входящего плацдарма равелина между бастионами II и III.
8. Двухэтажный редюит с пристроенным капониром в горже равелина между бастионами II и III.
9. Редюит левого входящего плацдарма равелина между бастионами II и III.
10. Предположительно крепостное сооружение, возможно пороховой погреб.
11. Двухэтажный редюит с пристроенным капониром в горже равелина между бастионами III и IV.
12. Крепостное сооружение, возможно пороховой погреб.
13. Редюит правого входящего плацдарма равелина между бастионами IV и V.
14. Двухэтажный редюит с пристроенным капониром в горже равелина между бастионами IV и V.
21. Рогачевские Восточные крепостные ворота.
24. Крепостные сооружения (склады или пороховые погреба).
25. Минские крепостные ворота.
Сохранившиеся сооружения Бобруйской крепости - южная часть.
16. Горжевая оборонительная стенка (вал?) долговременного люнета укрепления ´Фридрих-Вильгельм´.
17. Главный вал долговременного люнета укрепления ´Фридрих-Вильгельм´.
18. Казематированный люнет для фланкирования рва правого фаса укрепления ´Фридрих-Вильгельм´.
19. Предоположительно может располагаться редюит исходящего плацдарма правого бастиона укрепления ´Фридрих-Вильгельм´.
20. Трехэтажная Башня Оппермана.
Хотя данный способ анализа сохранившихся объектов не дает возможности найти и идентифицировать все сохранившиеся сооружения, однако вполне позволяет получить общую картину. Можно сказать, что практически все земляные сооружения были утрачены в результате хозяйственной деятельности человека. Что касается каменных сооружений, то количество сохранившихся объектов довольно велико. Наиболее полно сохранились элементы бастионного фронта крепости. Также сохранилось и несколько элементов укрепления ´Фридрих-Вильгельм´.
При поиске сооружений возникла идея провести ´реконструкцию´ участка бастионного фронта, путем ´соединения´ сохранившихся элементов с разных равелинов. Результат этой работы можно увидеть ниже. Именно таким, мы могли бы видеть равелин Бобруйской крепости сегодня, если бы он сохранился до наших дней.
Реконструкция равелина Бобруйской крепости.
Проделанная работа также помогла в идентификации имеющихся фотографий и для полноценных подписей для них.
Заключение.
Подводя некоторые выводы, можно сказать следующее. Анализ описания крепости в книге В. Яковлева выявил некоторые расхождения с действительностью. Выяснения природы этих расхождений требуются дополнительные исследования. Была сделана попытка идентификации элементов крепости в соответствии с описанием и построения общей оборонительной схемы крепости. Был также проведен ´виртуальный´ анализ сохранившихся сооружений крепости, который позволил выявить большинство из оставшихся до наших дней сооружений. Однако такой ´теоретический´ подход не дает полноценной картины как по устройству крепости так и по современному состоянию. Он лишь может стать основой для более полноценных практических исследований на местности. Хочется наедятся что эти исследования будут проведены в будущем
автор: В. Тадра.
